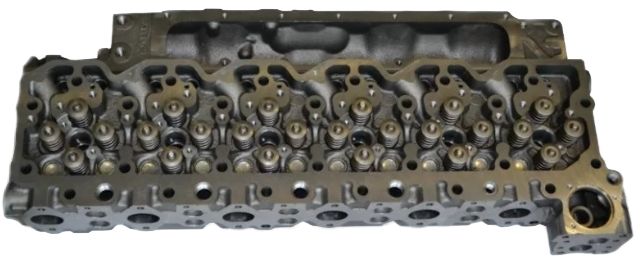

Головка блока цилиндров (ISDe,ISBe) V=6.7 в сб.

Головка блока цилиндров 4936081 Cummins представляет собой монолитную конструкцию, где на каждый цилиндр приходятся 4 клапана, каналы впуска и выпуска которых расположены по разные стороны. ГБЦ Камминз 6.7 имеет встроенные впускной коллектор, корпус термостата и обходной канал внутренней воды. Данная конструкция, в которой на каждый цилиндр приходятся 4 клапана, позволяет использовать форсунку, располагаемую по центру головки блока цилиндров (3).

Головка блока Камминз 6ISBe 4936081 / головка блока Камминз 6ISBe 300 имеет впускные и выпускные клапаны (1 и 2), которые изготавливаются из жаропрочной стали и имеют износостойкие хромированные стержни. Впускные и выпускные клапаны имеют одинаковые значения диаметра головки и суммарной длины, но различные углы конуса тарелки, что исключает их взаимозаменяемость. Отличительным признаком выпускных клапанов являются выемки в головке (2) клапана.
